粘钢胶
ML-330
粘钢胶水产品概述
ML-330是一种无溶剂、高模量、双组份环氧树脂胶。主要应用于以下场景：
钢–钢粘接；
钢–混凝土粘接；
混凝土–混凝土粘接；
新旧建筑物结构补强、加固；
混凝土桥梁预制件密封粘结剂。
粘钢结构胶产品特性
ML-330由A组份和B组份一起组成。A组份树脂是白色膏体，B组份固化剂是黑色膏体，A、B混合之后呈现混凝土一样的灰色。一般混合比例为2: 1 , 预装双铁桶，A桶14公斤，B桶7公斤。储存条件是在5℃ 到25℃干燥密封保存。原装蜜蜂条件下，ML-330保质期为：自生产日期起24个月。主要成分是改性无溶剂双组份环氧树脂胶。
高模量 高强度
可在潮湿基面施工、固化，且固化后具有在潮湿环境中的稳定性
立面施工无流挂
混凝土、钢板，钢筋的理想粘结剂
KYLINT 粘钢胶
物理指标
抗拉强度：≥30N/mm²
受拉弹性模量：≥3500N/mm²
伸长率：≥1.5%
抗弯强度： ≥45，且不得呈碎裂状破坏
抗压强度： ≥65N/mm²
粘结强度：≥2.5,且为混凝土内聚破坏
抗剪强度 ：≥18N/mm²
混合后操作剩余时间
| 温度 | 操作时间 |
| +8℃ | 120分钟 |
| +20℃ | 90分钟 |
| +35℃ | 20分钟 |
粘钢胶生产厂家
粘钢胶厂家推荐工艺
混凝土表面处理
对表面打磨，凿去混凝土表面风化疏松层，碳化锈裂层及油污层，直至露出坚实基层，然后清洗除尘污，保证基面平整、干净、密实。基面可以处于干、潮湿或湿的状态。（与环氧浸渍树胶处理方式类似）
钻孔植埋螺栓
钻孔植埋文螺杆，其距钢板端部的距离应控制在5-10mm之间，钻孔间距一般为20-40cm，植埋螺杆钻孔打盲孔前，应用钢筋混凝土保护层测试仪查明梁腹钢筋布置，避免钻孔打盲孔时碰及钢筋。
钢板打孔与表面处理
依据现场实际放样进行钢板下料，并依据现场植埋的螺杆，先对所粘贴的钢板进行配套打孔，然后对钢板的粘贴面用磨光砂轮机或钢丝刷磨机进行除锈和粗糙处理，打磨粗糙度越大越好，打磨纹路应与钢板手里方向垂直，最后用脱脂棉沾甲苯或工业丙酮将钢板粘贴面擦拭干净。
配胶
将以不超过300转的低速分别搅拌A、B组份，然后按A:B=2:1的重量比准确称量A、B组份。将主剂A与固化剂B倒在容器中，用不超300转的低速搅拌，直至色泽完全均匀为止。在搅拌过程中，确保搅拌器中所有部位接触到，以便得到更佳混合效果。

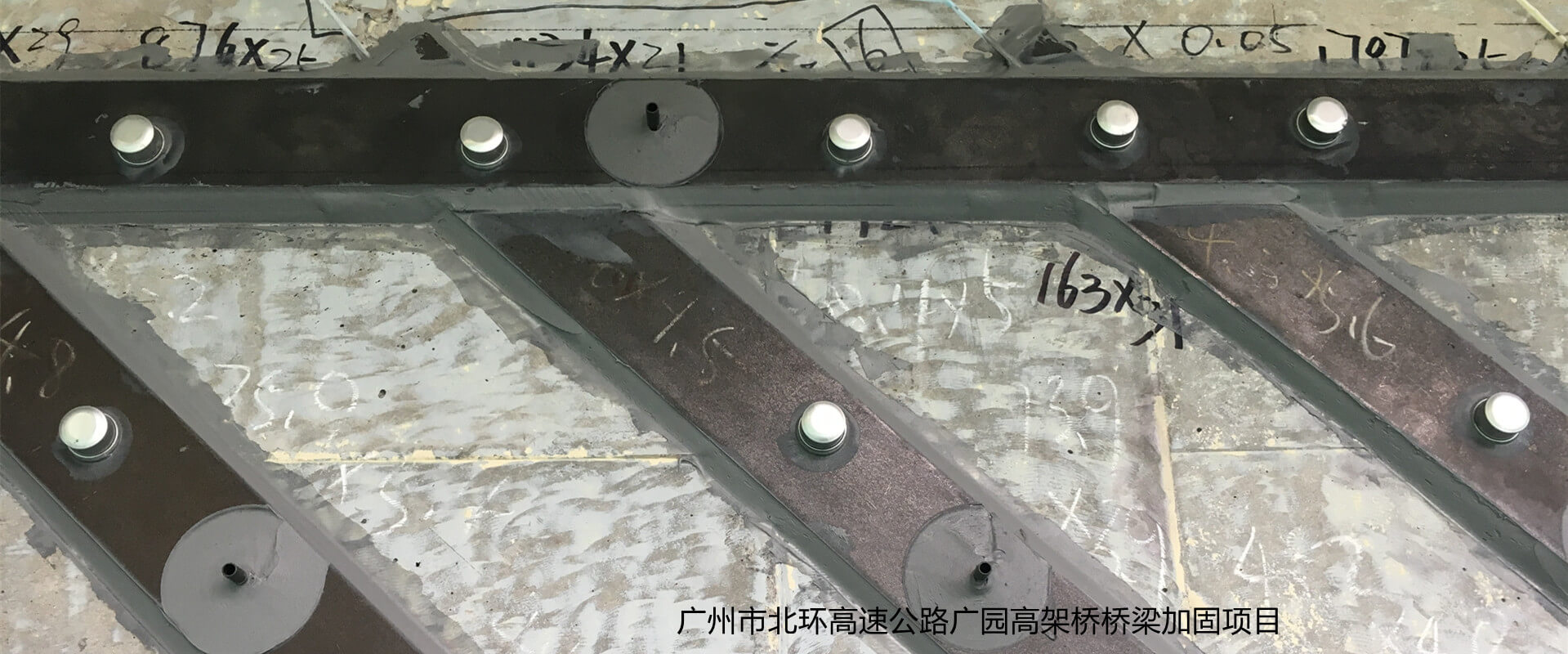

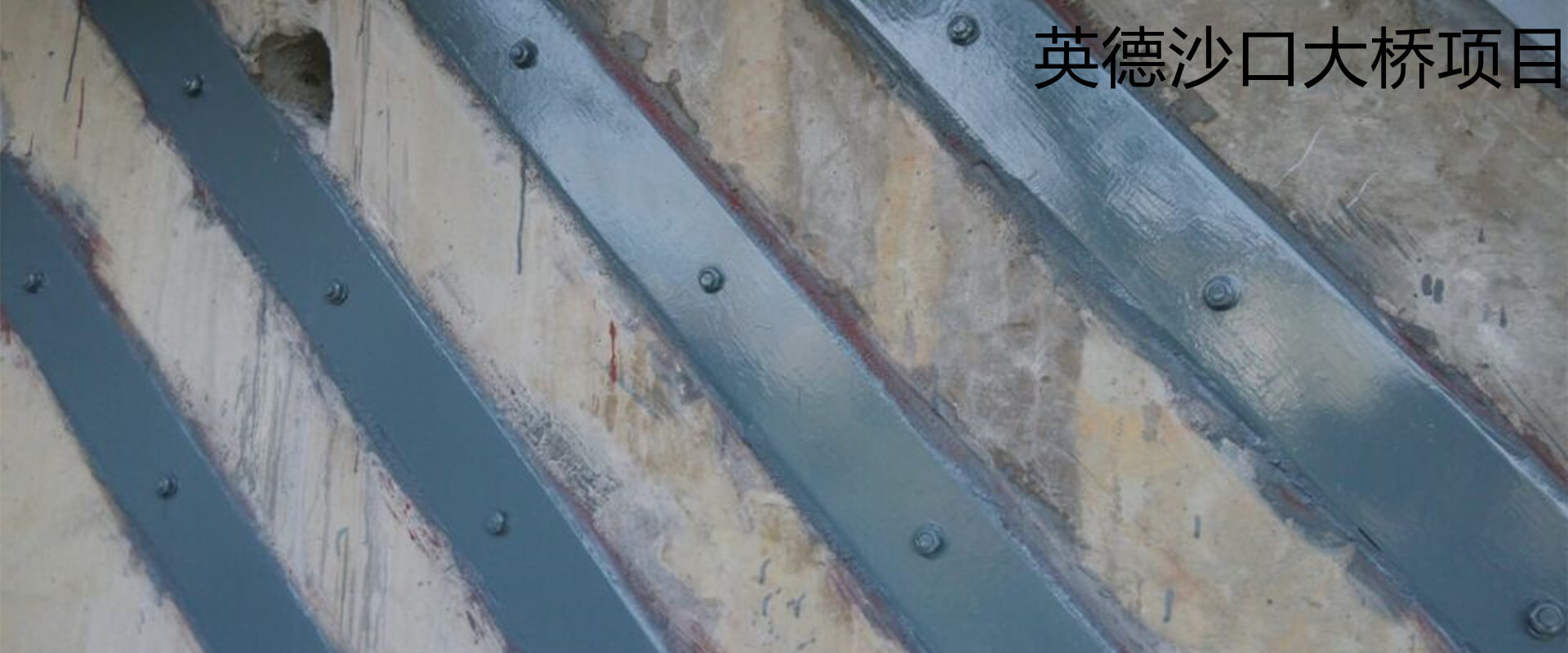

粘贴
用抹刀将树脂同时涂抹在已处理好的混凝土表面和钢板贴合面，为使胶能充分浸润、渗透、扩散、粘附于结合面，宜先用少量胶在结合面来回刮抹数遍，再添抹至所需厚度（2-5mm），中间厚，边缘薄然后将钢板贴干预定位置。
固定加压
钢板粘好后，应立即用特制U形夹具夹紧或支撑顶撑或用彭胀螺栓等固定，并适当加压，以使胶液刚从钢板边缘挤出为度。
固化检验
在完成钢板24小时后，用小锤轻轻敲击粘贴扁钢，从音响判断粘贴固化效果，若发现钢带粘贴固化面积小于90%，则此钢板无效，应剥下重新粘贴。经检验确定，钢板粘贴固化效果可靠后，清除钢板表面污垢和锈斑。
表面防腐
部粘钢加固钢板，应按设计要求进行防腐处理。
